Ausgleichsscheiben ( auch Distanzscheiben genannt ) - wozu ?

Mindestens drei Faktoren haben Einfluss darauf, ob die verlegten Terrassenplatten eben liegen. Zunächst lässt sich der feste Untergrund ( z.B. Betonfläche oder Dach mit darunterliegender Wärmedämmung oder Alt-Terrasse ) nicht immer mit einer Ebenheit innerhalb von ( einem oder zwei ) Millimetern herstellen. Zum Zweiten haben auch die zu verlegenden Terrassenplatten  ( Terrazzo-Platten, Granitplatten, keramische Platten ) ihre Dickentoleranzen. Die  Plattenlager , zum Dritten, haben noch die geringesten Fertigungstoleranzen, da sie meistens in derselben Form hergestellt werden.

Um diese Einflüsse zu kompensieren, werden mit den Plattenlagern auch die Ausgleichsscheiben  ( levelling shims ) angeboten. Die Ausgleichsscheiben haben (je nach Hersteller ) eine Dicke von 2,5 bis 3 mm. Außerdem haben sie Aussparungen für die auf den Plattenlagern befindlichen Fugenkreuze. Die Ausgleichsscheiben werden auf die Plattenlager gelegt und anschliessend werden die Terrassenplatten darüber gelegt.

Bei vielen Terrassen besteht der Wunsch, dass die Oberkante der Terrassenplatten waagrecht liegt, obwohl der Untergrund ein Gefälle (für den Wasserablauf) hat. Die Verlegeart hat zur Folge, das die Plattenlager und Stelzlager auf dem Untergrund leicht schräg stehen. Dadurch wird eine Seite des Auflagetellers (des Plattenlagers oder des Stelzlagers) um z.B. 3mm tiefer liegen. Um dies auszugleichen, wird auf die tiefere Seite eine halbe Ausgleichsscheibe aufgelegt. Die Ausgleichsscheiben lassen sich halbieren und vierteln.



Ausgleichsscheibe DD10-A Ausgleichsscheibe 14-A
2,5mm dick, 120mm Durchmesser 3,0mm dick, 150mm Durchmesser
Für Plattenlager
DD4, DD5 und DD10
Für Plattenlager
DD12, DD13 und DD8
Für Stelzlager
DD33 bis DD36
Für Stelzlager
DDyy.yyf, DDyy.yyb, DDyy.yyke,
DD6 und DDHy
Zum Ebay-Angebot Zum Ebay-Angebot

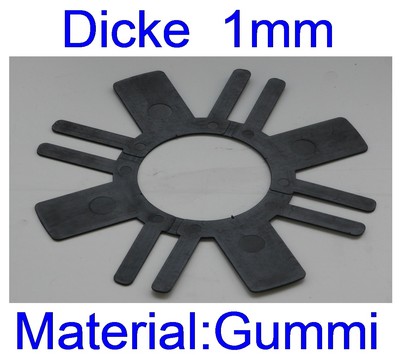

Ausgleichsscheibe DD12-A1
1mm dick, 120mm Durchmesser

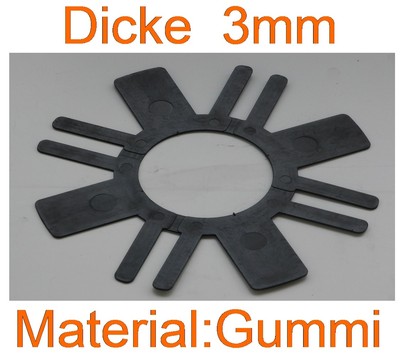

Ausgleichsscheibe DD12-A3
3mm dick, 120mm Durchmesser
Material: Gummi Material: Gummi
Für Plattenlager
DD1, DD2, DD10
DD7, DD8
Für Plattenlager
DD1, DD2, DD10
DD7, DD8
Zum Ebay-Angebot Zum Ebay-Angebot




Ausgleichsscheiben für Plattenlager
