PCB5.0E Willem EPROM programmer, BIOS009 PIC BIOS Chip PCB5.0SMD PLCC32
PCB5.0E Willem EPROM programmer, BIOS009 PIC BIOS Chip PCB5.0SMD PLCC32
PCB5.0E Willem EPROM programmer, BIOS009 PIC BIOS Chip PCB5.0SMD PLCC32
PCB5.0E Willem EPROM programmer, BIOS009 PIC BIOS Chip PCB5.0SMD PLCC32
PCB5.0E Willem EPROM programmer, BIOS009 PIC BIOS Chip PCB5.0SMD PLCC32

100% Brand new

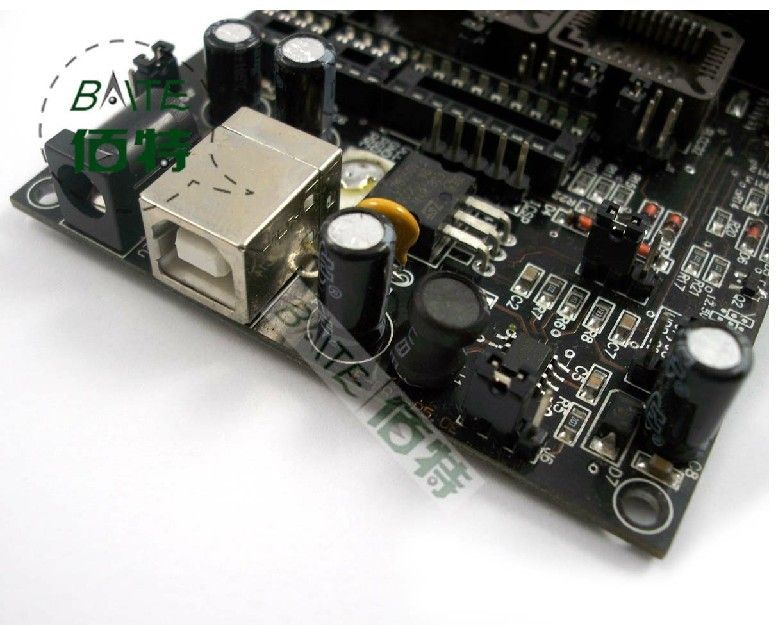

  Introducing our newest Universal Willem EPROM programmer PCB5.0E SMD  version! This is a brand-new and fully tested enhanced Dual Power  (USB/AC) Willem Universal EPROM EEPROM programmer, PCB version  PCB5.0SMD. We've added support for those new 25 series SPI Flash Bios  chips ! This board has many enhanced features, such as built-in PLCC32,  FWH / LPC sockets, thus NO NEED to pay extra to purchase these optional  adapters. The PCB layout is fully optimized and the digital circuitry is  separated from the power supply circuit, thus reducing interference.  High precision digital switching ICs are used to control the Vpp circuit  ( vs cheap regular transistor controlled), thus dramatically improves  the burning accuracy and reliability by multitudes. Quality components  are used, for example, the high current tolerant coil is used to boost  the robustness of the circuitry. Optional higher Vcc voltages (5.6v and  6.2v) will be available when an external AC power supply is used. This  is very important when you want to smoothly and reliably burn those old  CMOS and even older NMOS EPROM chips. This programmer can also read and  burn EEPROM, FLASH, and Microcontroller (MCS-51, AVR and PIC family)  chips. We also added software support for more Winbond chips !
   This ready-to-go package includes  everything you need to get your project start rolling:
  1. Willem Universal E(e)prom Programmer Board, PCB version 5.0E SMD  version, fully assembled;
  2. Software sent by electrnic file to you email address;
  3. FREE DB25 and USB cables;
  We use USPS First Class mail service within USA, it usually takes about  2-5 working days to reach most locations within continental US. The spec  sheet is listed below for your reference. Happy bidding !!


Device types supported:

  SPI Flash Bios chips support added !







  Numonyx (ST)


  **      AT45DF011D,AT45DF021D,AT45DF041D,AT45DF081D,AT45DB161D,AT45DF321D,AT45DF641D

  **  AT45DF011D,AT45DF021D,AT45DF041D,AT45DF081D,AT45DB161D,AT45DF321D,AT45DF641D


EPROM27C64,  27C128, 27C256, 27C512, 27C010, 27C020,  27C040, 27C1001
M27C1001, M27C2001, M27C4001
27C080 (A19) , M27C801, M87C257
27(C)16,  27(C)32
2764, 27128, 27256, 27512, 27010
EEPROM28C65,28C64,  28C128, 28C256,28C512, 28C010, 28C020,  28C040
M28C16A/17A (DIP28)
(Adapter or Jumper) 28C16,XLS2816  (DIP24)
FLASH Memory28F64,  28F128, 28F256, 28F512,28F010, 28F020
MX26C1000, MX26C2000, MX28F1000,  MX28F2000
Am28F256A, Am28F512A, Am28F010A,  Am28F020A (New command erase/prog.)
-- intel ---
i28F001BX, 28F004, 28F008, 28F016
FLASH Memory29F64,  29F128, 29F256,  29F512,29F010, 29F020, 29F040, 29F080
29F001,29F002, 29F004, 29F008, 29F016,  29F032
Serial (I2C)  EEPROM
24C02,24C04,24C08,24C16, 85C72, 85C82,  85C92
--- page write ----
Microwire  EEPROM
<------ Data  8bit -----> (pin 6 ->ORG. [Schematic  connect to GND])
93C06, 93C46, 93LC46, 93C56, 93C57,
93C66, 93C76, 93C86 (8bit), AT59C11,  AT59C22, AT59C13
CAT35C102, CAT35C104, CAT35C108 (pullup  pin7)
<------Data  16bit------> (pin 6 ->NC [No  Connect])
93C06A ,93C46X,93C56,93C66,93C76,93C86  (NS)
MicroChip  PIC16C84 ,  16F84 ,16F84A , 16F627/16F628
12C508/A , 12C509/A , 12CE518 , 12CE519  , 16C505
16C620 , 16C621 , 16C622 , 16CE623 ,  16CE624 , 16CE625 , 16C710/711
---ICSP connector----(you will need  to have an optional PIC adapter in order  to program these newly added PICs)
16F870 , 16F871 , 16F872 , 16F873 ,  16F874 , 16F876 , 16F877 PIC16F873A ,  PIC16F874A , PIC16F876A , PIC16F877A
-Add PIC microchip 14bit
PIC12F629 , PIC12F675 , PIC16F630 ,  PIC16F676 , PIC12F635 , PIC12F683 ,  PIC16F636 , PIC16F684 , PIC16F688
PIC16F72/73/74/76/77 ,  PIC16F737/747/767/777 , PIC16F87/88 ,  rfPIC12F675x , PIC16F785/PS200 ,  PIC16F716
-Add microchip 14bit,12bit OTP
PIC12C671 , PIC12C672 , PIC12CE673 ,  PIC12CE674
PIC16C61/71 , PIC16C62/64/65/73 ,  PIC16C62A/62B/62C/63/63A/64A/65A/65B/66/67
PIC16C72/72A/73A/74A/74B/76/77 ,  PIC16C620/620A/621/621A/622/622A
PIC16CE/623/624/625 ,  PIC16C710/711/712/716 , PIC16C773/774 ,  PIC16C745/765/923/924 , PIC16C925/926
PIC16C554/556/557/558 , PIC16C432/433 ,  PIC16C717/770/771/781/782
-Add PIC  microchip 14bit

PIC12F629/675 ,  PIC16F630/676 , PIC12F635/683 ,  PIC16F636/684/688 , PIC16F72/73/74/76/77  , PIC16F737/747/767/777 , PIC16F87/88 ,  rfPIC12F675x , PIC16F785/PS200 ,  PIC16F716
-Add microchip 14bit OTP
PIC12C671 , PIC12C672 , PIC12CE673 ,  PIC12CE674 , PIC16C61/71 ,  PIC16C62/64/65/73 ,  PIC16C62A/62B/62C/63/63A/64A/65A/65B/66/67  , PIC16C72/72A/73A/74A/74B/76/77 ,  PIC16C620/620A/621/621A/622/622A ,  PIC16CE/623/624/625 ,  PIC16C710/711/712/716 , PIC16C773/774 ,  PIC16C745/765/923/924 , PIC16C925/926 ,  PIC16C554/556/557/558 , PIC16C432/433 ,  PIC16C717/770/771/781/782
-Add PIC microchip 12bit (FLASH memory)
PIC12F508/509 , PIC10F200/202/204/206 ,  PIC16F505 , PIC16F54/57
-Add PIC18Fxxx
PIC18F242 , 18F248 , 18F252 , 18F258 ,  18F442 , 18F448 , 16F452 , 16F458
PIC18F1220 , 18F2220 , 18F4220 , 18F1320  , 18F2320 , 18F4320
PIC18F6520 , 18F6620 , 18F6720 , 18F8520  , 18F8620 , 18F8720
PIC18F2331 , 18F2431 , 18F4331 ,  18F4431
PIC18F6525 , 18F6621 , 18F8525 ,  18F8621
PIC18F6585 , 18F6680 , 18F8585 ,  18F8680
PIC18F2439 , 18F2539 , 18F4439 ,  18F4539
PIC18F6410 , 18F8410 , 18F6490 ,  18F8490
Add PIC18Fxxx
PIC18F2410 , PIC18F2420 , PIC18F2455
PIC18F2510 , PIC18F2515 , PIC18F2520 ,  PIC18F2525 , PIC18F2550 , PIC18F2585
PIC18F2610 , PIC18F2620 , PIC18F2680
PIC18F4410, PIC18F4420 , PIC18F4455
PIC18F4510 , PIC18F4515 , PIC18F4520 ,  PIC18F4525 , PIC18F4550 , PIC18F4585
PIC18F4610 , PIC18F4620 , PIC18F4680
Add Find and edit value OSCCAL  (PIC12F629/675 , PIC16F630/676)
Add Edit config at address
 0x2008,0x2009  (PIC12F635/683 , PIC16F636/684/688 ,  PIC16F785)
Fixed Programming PIC all
Test on chip
PIC12F675 , PIC16F676 , PIC16F684  ,PIC16F767, PIC16F74
PIC16F872 , PIC16F876 , PIC16F877,  PIC16F876A, PIC16F873A, PIC16F819
PIC16F84 , PIC16F84A , PIC16F628,  PIC16F628A,
eprom PIC12C509JW , PIC16C505JW ,  PIC16C711JW , PIC16CE625JW
PIC18F458 , PIC18F4320 , PIC18LF258 ,  PIC18F4539 , PIC18F4431
Atmel  Flash Memory
(Sector Programming)
(Software Data Protection)
AT29C256,  AT29C512,AT29C010A, AT29C020,  AT29C040,AT29C040A
W29EE512,W29EE011, W29EE012,  W29C020(128),W29C040

ASD  AE29F1008 (AT29C010), AE29F2008  (AT29C020)
Ver 0.992 up(DOS). Can run under win9x
(disable prog. CPUIdle or CPUCool)

Atmel  Flash Memory
AT49Fxxx (Subset 29Fxxx)
(Byte-by-Byte Programming)
(Software Data Protection)
Command  seq. 5555/AA, 2AAA/55, 5555/A0
AT49F512, AT49F010, AT49F020, AT49F040
SST39SF010, SST3S9F020 ,SST39SF040
AT49F001,AT49F002 , AT49F008A

Command seq. 555/AA, 2AA/55, 555/A0
Am29F512, Am29F010, Am29F020,  Am29F040,HY29F080
29F002, 29F002T, Pm29F002T
Serial  Peripheral Interface (SPI)
EEPROM Mode0 (0,0)
AT25xxx, W95xxx
[Atmel]  AT25010,020, 040 (A8-A0)
AT25080, 160, 320, 640, 128, 256  (A15-A0)
[ST] W95010....256, Microchip 25x010 -  25x640

--- Byte  programming
--- Page programming
AT25HP1024 (24bit address)

--  CAT64LCxxx (16bit DATA IN/OUT) use  Socket 93Cxxx
CAT64LC010, CAT64LC020, CAT64LC040

Atmel EEPROM  (page prog.)
(Software Data Protection)
AT28C256,  AT28C010, AT28C040
Nonvaltile  SRAM (DS12xx)DS1220,DS1225Y, DS1230Y/AB, DS1245Y/AB,  DS1249Y/AB
static RAM  (Test RAM)6116, 6264,  62256, 62512, 628128
EPROM  winbond,SST
Electrical Erase Chip
W27E512,  W27E010, W27C010, W27C020, W27C040
SST27SF256, SST27SF512, SST27SF010,  SST27SF020
Vcc = 3.3-3.6V SST37VF512, SST37VF010,  SST37VF020, SST37VF040
Flash Memory  SST,SanyoSST28SF040A  ,LE28F4001


Atmel  AT89Cxx (MCS-51)
Adapter 32pin  to MCS-51
Atmel Auto  Setect
AT89C51,52,55, AT89LV51,52,55
AT89S8252 (8K+2K), AT89S53,  AT89LS8252,AT89LS53
AT89C1051,AT89C2051,AT89C4051 (20pin)
AT89C51RC (32KB), AT89C55WD (6.2V)
SST89C54/58, SI89C52
Intel Auto  Select
i87C51, i87C51FA, i87C51FB
i8xC51,i8xC52,i8xC54,i8xC58 (tWP =  100uS*25 Pulse)
Atmel AVR  8-bit RISC AT90Sxxx
(Parallel programming)
Adapter 32pin to MCS-51
(read,write,erase,verify,checkempty,Lockbits  ,Fusebits) [Flash memory/EEPROM]
90S2333, 90S4433, 90S4414, 90S8515,  90S4434, 90S8535
reference AT90S2313 pin
Function Lockbit read  AT90S2313 Errata Sheet.pdf
Adapter 32pin  to MCS-48/41
ROM (read/verify)
P8048AH, P8049AH,P8050AH
, P8042AH Vea  = 12V
P8041, P8042

OTP (read/verify/Progam)
P8748,P8749H,P8742H Vea  = 18V

EPROM (read/verify/Progam)
D8748,D8749,D8742,D8741, D8742 Vea  = 18V

FLASH  memory 8/16bit
(Software Data Protection)
Adapter (TSOP48)
Am29F400,Am29F800,29F160,29F320  (read,write byte mode)
HY29F200, HY29F400, HY29F800 ,  AT49F2048A, AT49F4096A, AT49F8192A
FLASH memory  8/16bit (Vpp12V)
(Software Data Protection)
Adapter (TSOP48)
i28F200,i28F400,i28F800,i28F160 (TSOP48)
28F001(DIP32 or PLCC32)

EPROM  16bit (DIP40) (1-4Mbit)
Adapter Eprom 16bit
Eprom only
27C1024  (27C210), 27C2048 (27C2002), 27C4096  (27C4002),
Schematic by Toomas Toots
(read,Program byte mode
by use Resister pull up Data Bus (0xFF),  A0 select low or high byte)
EPROM 16bit  (DIP42) (4-32Mbit)
Adapter Eprom DIP42
Eprom only
M27C400(DIP40), 27C800, 27C160, 27C322
Schematic by Toomas Toots
(read,Program byte mode
by use Resister pull up Data Bus (0xFF),  A0 select low or high byte)
FLASH  memory 8/16bit
(Software Data Protection)

Adapter (TSOP48LV)
29LV200,  29LV400,29LV800,29LV160,29LV320 (read,write  byte mode)
Firmware  Hub / LPC FLASH
Adapter  Firmware Hub/LPC
 (PLCC32)  (PP mode) (3.3V)
-- Firmware  Hub
82802AB, 82802AC, AT49LW040, AT49LW080

SST49LF002A, SST49LF003A, SST49LF004A,  SST49LF008A, PMC 49FL008T
W49V002FA, W39V040FA

-- LPC  flash
SST49LF020, SST49LF040 W49V002A,  W39V040A
W39V040FA, W39V040FAP, W39V040BP,  W39V04OBPZ, W49V040FBPZ, W39V040FCP,  W39V040FCPZ
W39V080AP, W39V080APZ, W39V080FAP,  W39V080FAPZ
(Newly  added for software 0.98D8)

Adapter  P28F002BC (DIP40)

- P28F002BC



   Package Content:
  1. USB Willem EPROM Programmer PCB5.0E
  2. DB25 printer cable
  3. USB power cable

We accept PayPal only. We ship within 1-2 business days of receiving payment.

Serious bidders only, please. Orders will be cancelled and an unpaid item dispute filed if payment is not received within 10 days of purchase.

Items shipped to United States and Russia are via USPS (ePacket shipping).

Items shipped to other countries, we offer two shipping methods for you to choose. One is ordinary Air Mail without tracking number (Economy Int'l Shipping), And the other is Registered Air Mail with tracking number (Standard Int'l Shipping). We highly suggest you choose registered mail ,because it can be tracked.

Ship to address provided by ebay  if no special notes from buyer .

Delivery Time: Normally, It Takes About 10-30 Business Days to Arrival  for most Countries.
*5-14 days to USA / Russia.
*10-25 days to Australia / Canada.
*14-30 days to major cities in Europe .
*4 - 8 weeks to
Middle East, South America

Please contact us if you have not receive the item over 30 business days.

However, it may delay due to industrial strike   action, severe weather,  custom reasons or peak seasons, such as Christmas/New Year Holidays.

We stand behind every product we sell. If you're not pleased with your purchase, we'll be happy to make an exchange or refund within 30 days of your purchase.
For any exchange or refund, we need the original receipt or a record of the purchase in our system, and the product must be in its original condition, including the box, UPC bar code, packaging, and all accessories.
We always trying to provide the best service and reliable products for every customer. We do appreciate your positive feedback with 5stars rating comments! Our system will leave feedback to you automatically after we receive your payment.

We know that sometimes when order problems arise, it can be very frustrating, we are there with you every step of the way to make your experience more pleasant. Please feel free to contact us for solution, when you have any questions. Please contact us via ebay message.

Our work day is Monday to Friday , we will assist you in any way possible and aim to answer all emails within 24 hours.
Start selling to international eBay sites.
eBay Cross Border Trade powered by Channel Effect

Fragen und Antworten zu diesem Artikel

Zu diesem Artikel wurden keine Fragen und Antworten eingestellt.


Aktuelles Gebot:
(Ungefähr ##1##)
Ihr Maximalgebot:
Ihr Maximalgebot:
Hinweis: Ihr Gebot ist bindend. Wenn Sie auf Gebot bestätigen klicken und Höchstbietender sind, gehen Sie einen rechtsverbindlichen Vertrag mit dem Verkäufer ein. Die vollständige Artikelbeschreibung finden Sie unten.
Durch Klicken auf Gebot bestätigen verpflichten Sie sich diesen Artikel zu kaufen, sofern Sie Höchstbietender sind. Des Weiteren bestätigen Sie, dass Sie die Allgemeinen Geschäftsbedingungen – wird in einem neuen Fenster oder Reiter geöffnet unseres Programms zum weltweiten Versand gelesen haben und diese akzeptieren. Zuvor angegebene Einfuhrabgaben können sich ändern, wenn Sie Ihr Maximalgebot erhöhen.
Fahren Sie mit dem Bieten fort, wenn die Seite sich nicht sofort aktualisiert.
Gebot überprüfen und bestätigen
Kostenloser Versand
Siehe Artikelbeschreibung
(Ungefähr ##1##)
(Geben Sie mindestens ##1## ein.)
(Geben Sie mehr als ##1## ein)
Ihr Maximalgebot:
Maximalgebot erhöhen
Gebot bestätigen
Maximalgebot erhöhen
Gebot ändern
, Sie wurden überboten. Bleiben Sie dran, bieten Sie erneut!
, Sie sind Höchstbietender für diesen Artikel. Wir drücken Ihnen die Daumen!
, Sie haben das erste Gebot abgegeben. Wir drücken Ihnen die Daumen!
, Sie sind derzeit Höchstbietender, können aber mit dem nächsten Gebot überboten werden.
, diese Auktion ist fast beendet, und Sie sind derzeit Höchstbietender.
, Sie sind derzeit Höchstbietender, aber der Mindestpreis wurde nicht erreicht.
Bitte geben Sie Ihr Gebot noch einmal ein.
Geben Sie als Preis bitte eine gültige Zahl ein.
Der Betrag, den Sie eingeben, muss mindestens so hoch wie das erforderliche Mindestgebot sein. Das erforderliche Mindestgebot wird unter dem Feld für die Gebotseingabe angezeigt.
Einmal abgegebene Maximalgebote können nicht mehr verringert werden.
Der Verkäufer verkauft diesen Artikel nur an Käufer mit PayPal-Konto. Richten Sie hier ein PayPal-Konto ein .
Ihr Gebot entspricht dem Sofort-Kaufen-Preis oder liegt darüber. Wir empfehlen Ihnen, den Artikel über die Sofort-Kaufen-Option zu erwerben. Wenn Sie dennoch ein Gebot abgeben möchten, können Sie dies weiter unten tun.
Aktuelles Gebot:
(ungefähr ##1##)
Ihr Maximalgebot:
(ungefähr ##1##)
Erhöhen Sie Ihr Maximalgebot:
Durch Klicken auf 1-Klick-Gebot verpflichten Sie sich, diesen Artikel zu kaufen, wenn Sie Höchstbietender sind. Mehr zum Thema 1-Klick-Gebote – wird in einem neuen Fenster oder Reiter geöffnet
(ungefähr ##1##)
Erfolgreiches Gebot:
Herzlichen Glückwunsch! Die Auktion ist beendet und Sie waren Höchstbietender.
Die Auktion ist beendet, aber der Mindestpreis wurde nicht erreicht.
Die Auktion ist beendet und Sie wurden leider überboten.
Glückwunsch, Sie sind Höchstbietender.
Sie wurden leider überboten.
Sie sind Höchstbietender, aber der Mindestpreis wurde nicht erreicht.
Geben Sie bitte ein Gebot ein, das höher als das aktuelle Gebot ist.
Einmal abgegebene Maximalgebote können nicht mehr verringert werden.
Bitte geben Sie eine gültige Zahl ein.
