MUC-400-Kit-small
Kleines MIDI
Converter Kit mit den Funktionen eines MUC-400
Achtung, dieses Angebot ist
für Anwender gedacht die
über
genügend Erfahrung im Bereich der Elektrotechnik
verfügen.
Jetzt mit neuer Firmware welche
einen erweiterten
Funktionsumfang (z.B. Polyphonie mit einstellbaren
Prioritäten)
aufweist, inkl. einer überarbeiteten
Menüführung für eine
noch
übersichtlichere Darstellung der eingestellten Parameter.
Die wichtigsten Funktionen:
Bis zu 8 simultan arbeitende CV-Ausgänge, die für die Ausgabe von Volt/Octave, Hz/Volt, Velocitiy, Release, Pitch Bend, Controller, Channel Pressure und Poly Pressure genutzt werden können.
Bis zu 16 Trigger, Gate, Sync-Signale, wobei die 8 digitalen Ausgänge einen Pegelwert von 5V liefern und die 8 CV-Ausgänge einzeln mit einem Ausgangspegel von 3V - 10V konfiguriert werden können.
Freie Zuordnung aller möglichen 16 MIDI Kanäle für jeden einzelnen der 16 Ausgänge. So können Sie z.B. jedem Ausgang einen eigenen MIDI Kanal zuordnen.
Für jeden Ausgang darf die Impulsbreite für (Re)Trigger- und Sync-Signale zwischen 2ms bis 0,5sec individuell eingestellt werden. Voreingestellt sind die üblichen 4ms.
Sync-Signale: Clock (mit beliebigem Vorteiler), Start, Stop, Start/Stop, Stop/Start.
Bis zu 4 speicherbare Setups.
Polyphonie mit bis zu 8 Stimmen, die auf unterschiedliche MIDI-Channels aufgeteilt werden können.
Es gibt nun ein zusätzliches Menü für die Festlegung unterschiedlichester Prioritäten beim "Stimmenklau":
Drop first Note
Drop last Note
Drop highest Note
Drop lowest Note
Stehen mehrere freiegewordene Polyphonie-Ausgänge zur Verfügung, so können diese nun bei Empfang einer neuen Note zyklisch durchlaufen werden. Einstellung: "Get oldest free Polyphonie Output"
Von nun an sind auch retriggerbare Gate-Signale konfigurierbar.
Bei der Volt/Octave Funktion kann die Pitch in 9 Stufen zugeschaltet werden.
Hinweis: Für Hz/Volt wird das Zuschalten der Pitch noch nicht unterstützt.
Hardwarespezifikationen:
8 CV-Ausgänge mit einer Auflösung von 16 Bit für variable Steuerspannungen wie z.B. Volt/Octave, Hz/Volt, Velocity, Release, Pitch , Controller , Channel Pressure und Poly Pressure.
Die CV-Ausgänge können auch als Trigger- , Gate- und Sync-Ausgang konfiguriert werden, wobei Sie ganz variabel den maximalen Ausgangspegel im Bereich von 3V bis 10V (1V Schrittweite) festlegen.
8 digitale Steuerausgänge (5V) für Trig-, Gate-, Sync-Signale.
2 MIDI-Schnittstellen: MIDI-In, MIDI-Thru.
1 Signalausgang für die Visualisierung (LED) von eingehenden MIDI-Daten.
Spannungsversorgung: +12V, ca. 70mA Stromaufnahme.
Kurzschlußfeste Treiberschaltung aller 16 Ausgänge, welche einen Steuerstrom von bis zu 13 mA liefern können. Somit besteht die Möglichkeit auch mehrere Eingänge parallel mit einem dieser Ausgänge zu beschalten.
4 zeiliges, blaues Displays mit hervorragender Darstellungsqualität.
Logisch aufgebaute Menüführung, dessen Bedienung sich auch ohne intensives Studium der Bedienungsanleitung erschließt.
Alle Einstellungsparameter werden unmittelbar in einem Flash-Speicher gesichert, wodurch Ihre Daten auch bei einer Unterbrechung der Stromversorgung stets erhalten bleiben.
Spread-Anpassung bezüglich Notenabstand und Steuerspannung der 8 CV-Ausgänge über 8 auf der Unterseite befindliche Potentiometer (Trimmer).
Tune-Einstellungen (= Justierung der Tonhöhe für jeden der 8 CV-Ausgänge) wird mit einer Schrittweite von 0,16mV unterstützt. Diese Einstellung wird ausschließlich über die Menüsteuerung vorgenommen und in dem Flash-Speicher abgelegt.
Mit dem MUC-400 haben Sie die Möglichkeit ein Software-Update über den MIDI-In Eingang durchzuführen. Die aktuelle Firmware-Version können Sie immer kostenlos von unserer Homepage herunterladen.
Anwendungsmöglichkeiten:
Anschluß von bis zu 8 Synthesizern (8 x Volt/Octave + 8 x Gate), die auf verschiedenen MIDI Kanälen unabhängig voneinander angesteuert werden können. Sind weniger Synthesizer angeschlossen, so stehen die freien CV-Ausgänge für die Steuerung von VCF, VCA usw. zur Verfügung.
Für Polyphonie können maximal 8 Stimmen konfiguriert werden. Wie Sie diese Stimmen aufteilen, ob alle auf einem MIDI Kanal oder weniger Stimmen aufgeteilt auf mehrere MIDI Kanäle, bleibt Ihnen überlassen.
Ansteuerung von bis zu 8 analogen Druminstrumente mit 8 Trigger/Gates. Wenn die Drummodule accent durch zusätzliche Triggerimpulse verarbeiten können, so kann dies über die anderen 8 Ausgänge realisiert werden. Durch die 8 CV-Ausgänge werden ebenfalls auch Drummodule mit dynamischem Trigger unterstützt.
Verwendung als "Clock-Zentrale" zum synchronisieren analoger Sequenzer zu MIDI-Sequenzern. Durch die Konfiguration unterschiedlichster Clockteiler können mehrere analoge Sequenzer mit unterschiedlichen Geschwindigkeiten betrieben werden. Durch die Kombination von Reset-Signalen ist die Erzeugung von komplexen und wiederholenden Rhythmen möglich.
Weitere Informationen:
Durch die sehr schnelle Umsetzgeschwindigkeit des DA-Wandlers und durch Programmierung einer Echtzeitausführung der eingehenden MIDI-Daten (Interruptsteuerung), liegen die Verzögerungszeiten für die Signalausgabe bei unter 0,1ms!
Der mögliche konfigurierbare Spannungsbereich der Pitch liegt zwischen 0 und 5V (Mittelstellung= ca. 2,5V) ODER zwischen 0 und 10V (Mittelstellung= ca. 5V). Eine negative Aussteuerung wie z.B. -2,5V bis +2,5V wird NICHT unterstützt.
The importaint functions
The MUC-400 converts midi data to analog signals for analog synthesizer or each modular analog sound hardware. You can connect up to 8 synthesizer of different midi channels (1-16) who works with volt/octave or hz/volt. You can configuration all the 16 ports with different functions, what you can see below. The pulse length for trigger, retrigger and sync can set at 2ms, 4ms (default), 8ms, 16ms,…, 0.5sec. The clock signal can divide (1 - 96) to generate each clock timing.
Following configuration for CV output 1 – 8 are possible:
1. Trigger function:
Activate with note_on or note_off for one note or for each note. The maximum voltage can select between 3V to 10V or variable for velocity (note_on) or release (note_off). Voltage range 0 - 5V or 0 - 10V.
2. Gate function:
Activate with note_on/off for one note or for each note. The maximum voltage can select between 3V to 10V or variable for velocity. Voltage range 0 - 5V or 0 - 10V.
3. Sync function:
a) Trigger with MIDI clock, start, stop, reset
b) Gate with start/stop
c) Gate with stop/start.
4. Volt/Octave with polyphonic function. You can combine the pitch with different gain factors.
5. Hz/Volt with polyphonic function.
6. CV output with 7 Bit resolution (0 - 5V or 0 - 10V):
Velocity, Release, Controller, Poly Pressure, Channel Pressure
7. Pitch bend with 14 bit resolution (0 – 5V or 0 – 10V).
Following configuration for digital output 9 – 16 (with 5V signal voltage) are possible:
1. Trigger function:
Activate with note_on or note_off for one note or for each note.
2. Gate function:
Activate with note_on/off for one note or for each note.
3. Sync function:
a) Trigger with MIDI clock, start, stop, reset.
b) Gate with start/stop
c) Gate with stop/start
Remark:
For the Volt/Octave and Hz/Volt function you can spread the output voltage for adapting to your synthesizer with 8 potentiometer on the backside of the MUC. With the MUC menue you can tune the tone in very small steps of 0.16mV.
Artikelbilder
Klicken Sie eines der Bilder an um es zu vergrößern. Um das vergrößerte Bild zu schließen, einfach draufklicken.

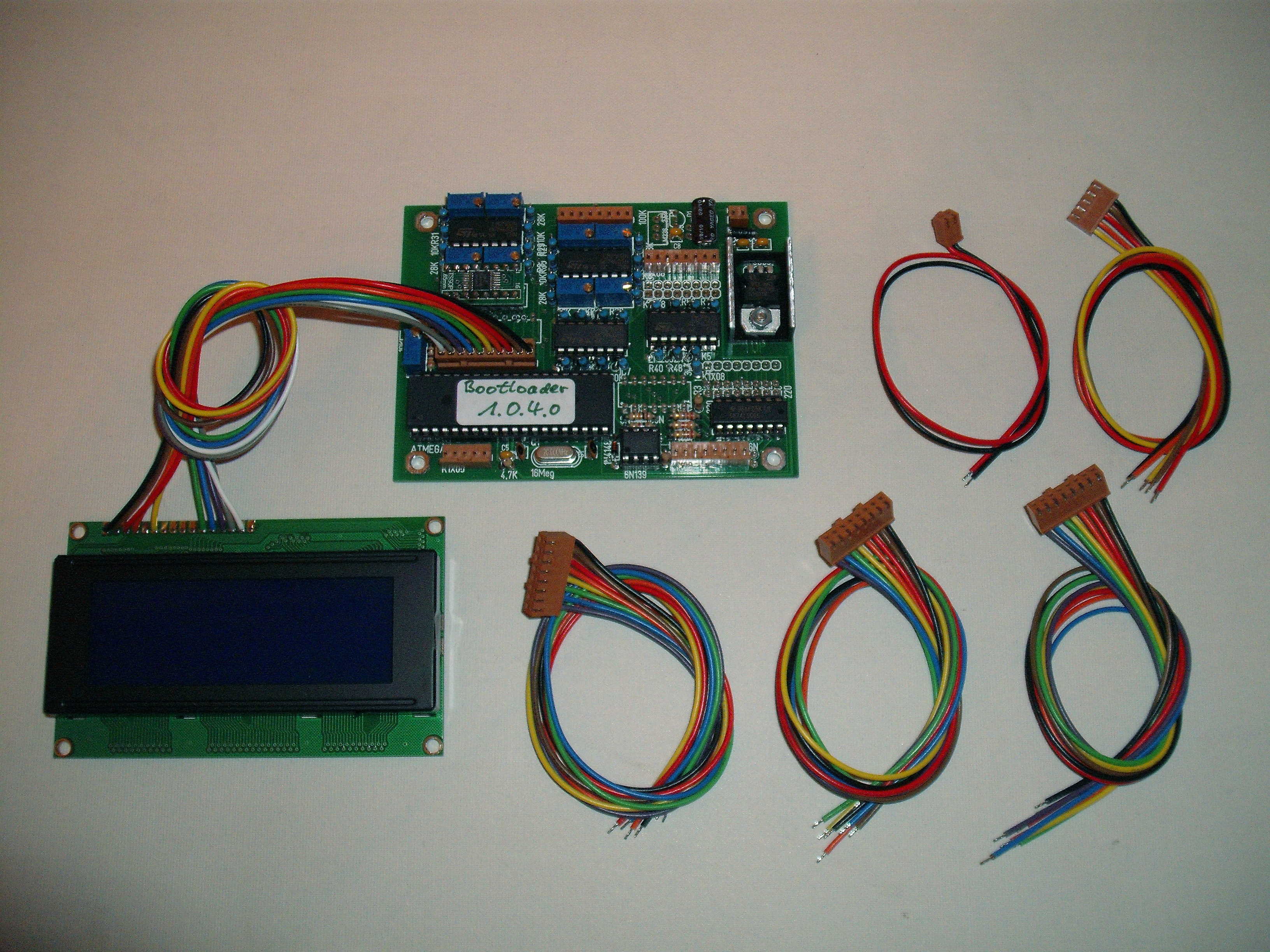

Lieferumfang

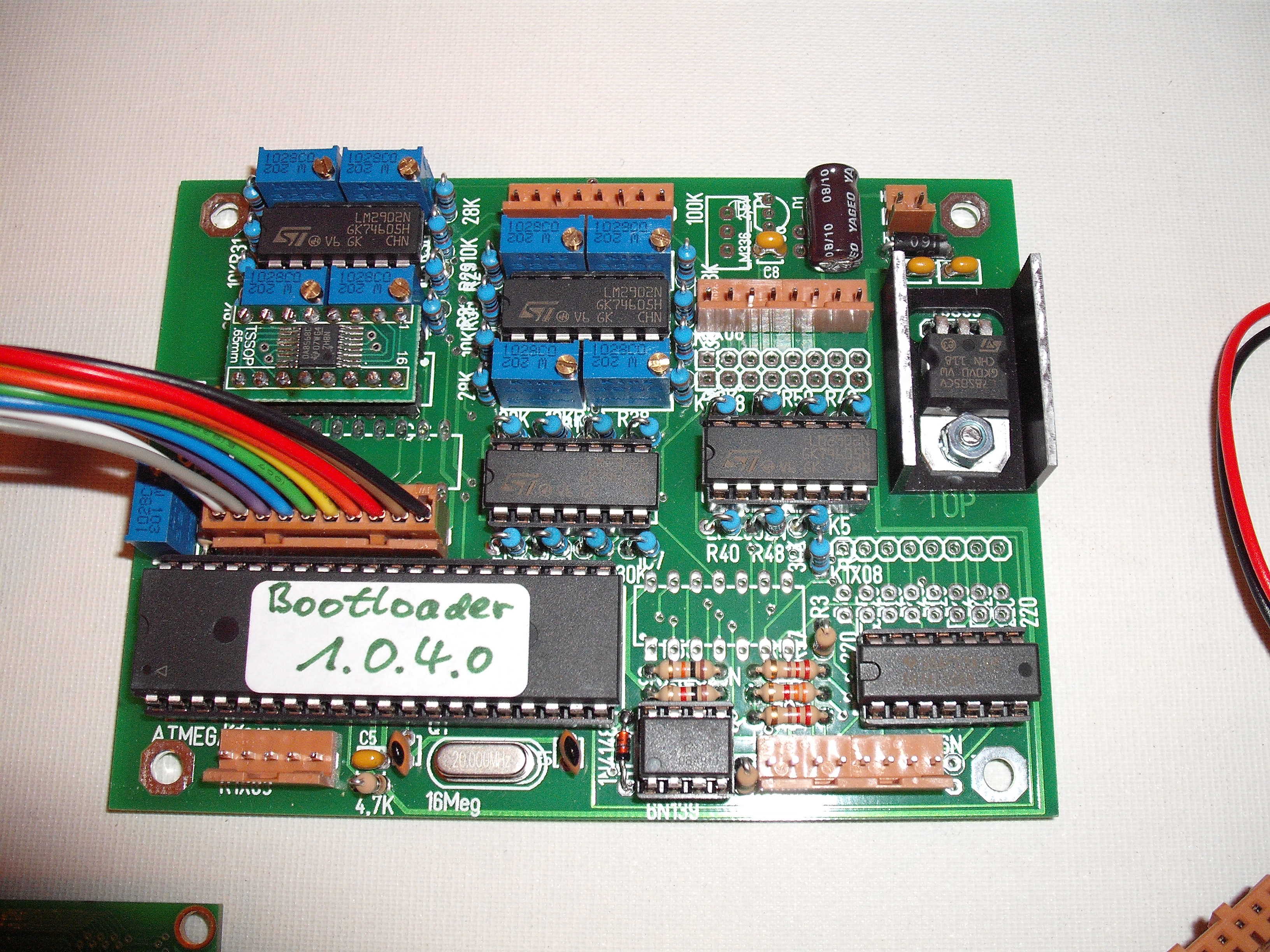

Fertig
bestückte, getestete und abgeglichene Steuerplatine, wie sie
auch im MUC-400 verbaut ist.

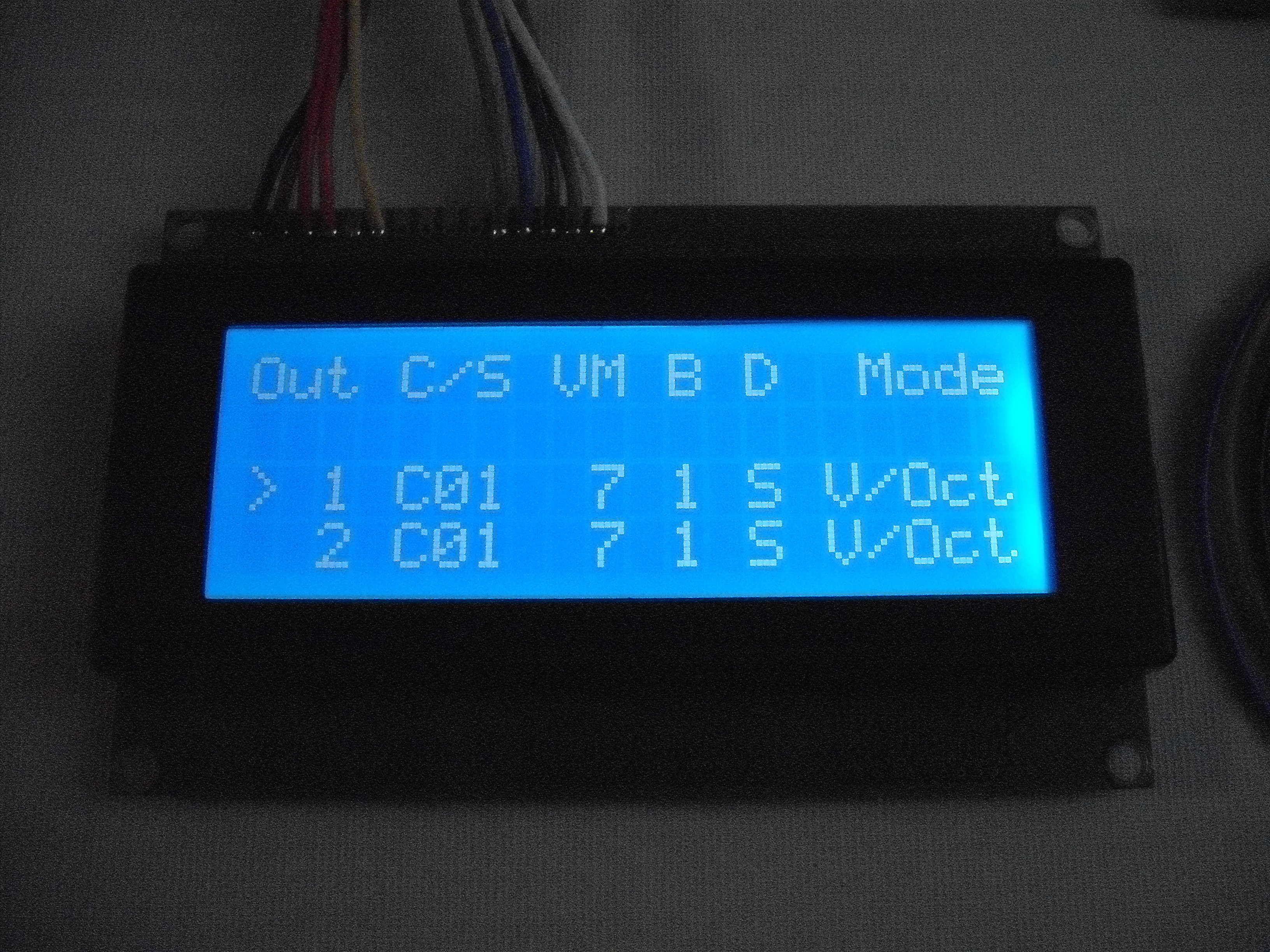

vierzeiliges Display
(blau) mit bereits vorkonfektioniertem 10-polige
Anschlußkabel.
Anschlußkabel
(8-polig mit Steckverbinder) für die 8
CV-Ausgänge.
Anschlußkabel
(8-polig mit Steckverbinder) für die 8
digitalen Steuerausgänge.
Anschlußkabel
(8-polig mit Steckverbinder) für die
Anschlüsse: MIDI-In, MIDI-Thru, Signal-LED.
Anschlußkabel
(5-polig mit Steckverbinder) für die
Menüsteuerung: Up, Down, Back, Enter.
Anschlußkabel
(2-polig mit Steckverbinder) für die
Spannungsversorgung: +12V, GND.
CD mit deutscher
Bedinungsanleitung.
2 x A4-Blatt mit
Anschlußbelegung der Steckverbinder und Positionen
der vorhandenen Trimmer für Spread- und Kontrasteinstellungen.
Rechnung mit
ausgewiesener MWST.
